Shelly Dimmer 0/1–10 V PM Gen4 er en smart dæmper til enheder med standarden 0–10 V og 1–10 V (LED-belysning, motorer, ventiler), som tilbyder trinløs dæmpning, måling af forbrug og nem betjening via app samt en klassisk afbryder. Takket være understøttelse af Wi‑Fi, Zigbee, Bluetooth og Matter integrerer du den let i et moderne smart home, og med installation bag den eksisterende afbryder bevarer du interiørets udseende.

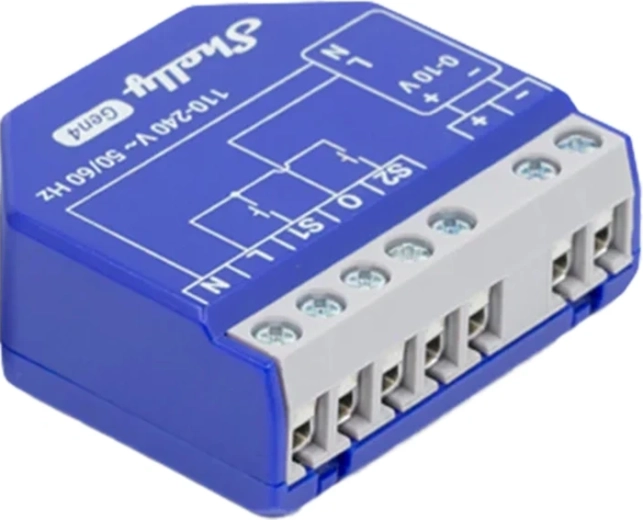

Kompakt modul til montering bag afbryderen
Det kompakte design gør installationen i en installationsdåse nemmere – du får smart styring uden at udskifte de eksisterende afbrydere og uden at ændre rummets design.

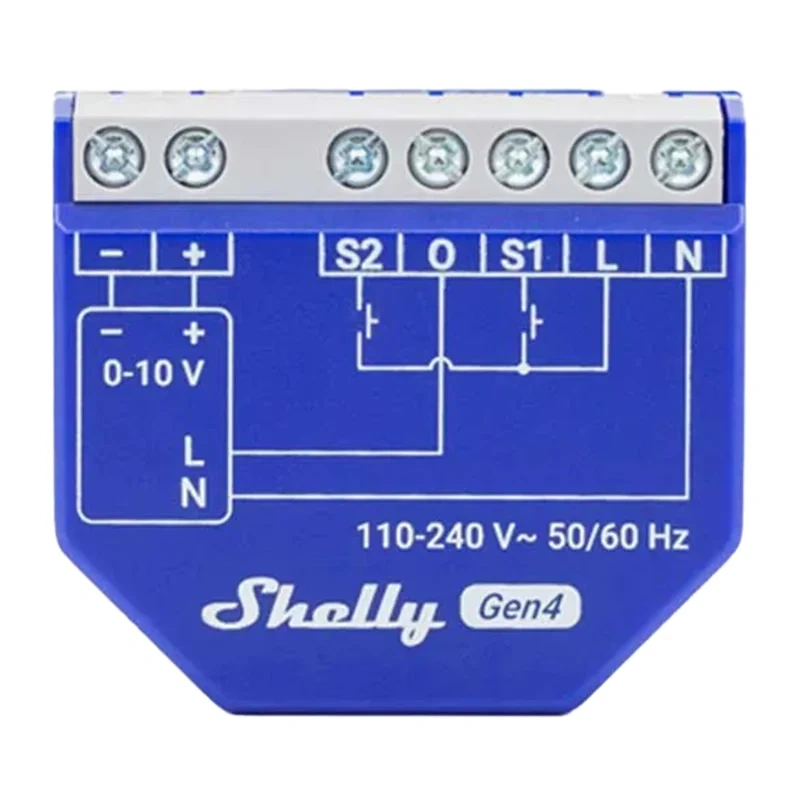

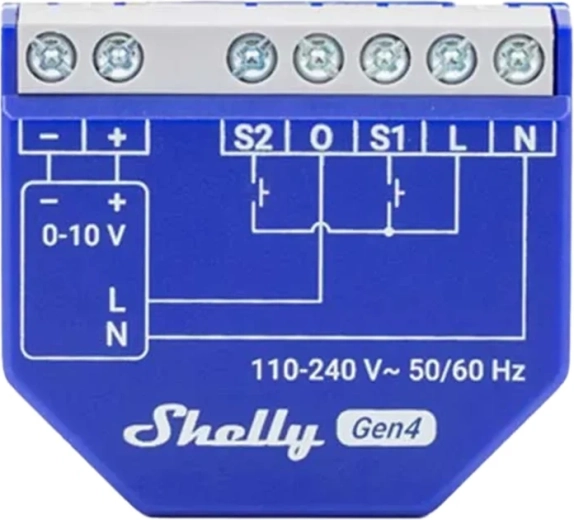

Præcis 0–10 V / 1–10 V-styring og nem tilslutning
Overskuelige klemmer og tilslutningsdiagram hjælper ved installationen. Dæmperen er beregnet til enheder med styreindgang 0–10 V / 1–10 V og understøtter også S1/S2-indgange til styring med trykknapper.

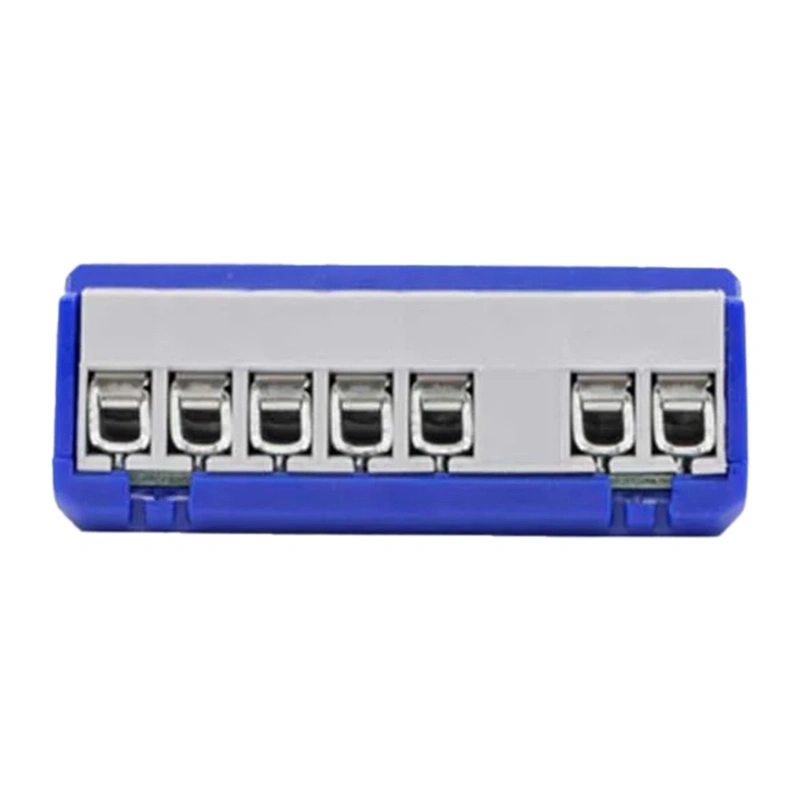

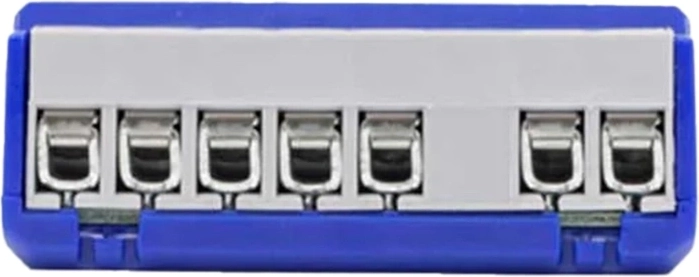

Pålidelige klemmer til sikker tilslutning af ledere
Den robuste klemrække muliggør en fast og overskuelig tilslutning af ledere, hvilket bidrager til sikker drift og stabil kontakt i installationen.
Shelly Dimmer 0/1–10 V PM Gen4 er en universel løsning til at modernisere styring af belysning og andre enheder med 0/1–10 V-indgang. Montering i en installationsdåse (fx bag en afbryder eller i loftskonstruktionen) gør det muligt at bevare den eksisterende betjening og samtidig tilføje funktioner til smart automatisering.
Enheden giver dig præcis kontrol over stemningen i rummet – du kan indstille minimums- og maksimumlys, overgangshastighed samt lysniveau ved tænding. En praktisk nattilstand dæmper automatisk lyset i de valgte timer, så den egner sig til soveværelse, børneværelse eller gang.
Koblingen til smart home-verdenen er enkel takket være multiprotokol-kommunikation og bred kompatibilitet. Dæmperen understøtter scenarier og automatiseringer (timere, solopgang/solnedgang, scripts) og måler samtidig løbende spænding, strøm og forbrug på den tilsluttede belastning for bedre overblik og optimering af omkostninger.
- Installation uden indgreb i udseendet – montering bag afbryderen
- 0–10 V / 1–10 V til LED, motorer og ventiler
- Måling af forbrug og overblik i realtid
- Wi‑Fi + Zigbee + Bluetooth + Matter for nem integration
- Automatisering (planer, scenarier, scripts, MQTT, webhooks)
Specifikationer
- Producent
- Shelly
- Model
- Dimmer 0/1–10 V PM Gen4
- Dimensioner (H × B × D)
- 38,5 × 43,5 × 17 mm
- Vægt
- 28,5 g
- Maksimalt tilspændingsmoment for skrueklemmer
- 0,4 Nm
- Lederens tværsnit
- 0,2–2,5 mm² (massiv, flertrådet og ledere med endehylser)
- Aflængde på afisoleret leder
- 5–6 mm
- Installation
- I fordelingsdåse, bag en vægafbryder eller i loftskonstruktion
- Kabinetmateriale
- Plast
- Kabinetfarve
- Kabinet: Pantone 2736C (blå); Tryk: hvid
- Stikfarve
- Grå
- Driftstemperatur
- -20 °C til 40 °C
- Fugtighed
- 30 % til 70 % relativ luftfugtighed
- Maksimal driftshøjde over havet
- 2000 m.o.h.
- Forsyning
- 110–240 V AC, 50/60 Hz
- Egetforbrug
- < 1,5 W
- Type 0–10 V / 1–10 V-spændingsstyring
- Strømkilder (Current Sourcing); Strømsænkning (Current Sinking)
- Ekstern beskyttelse
- 16 A, karakteristik B eller C, brydeevne 6 kA, energibegrænsningsklasse 3
- Maksimal koblingsspænding
- 240 V AC
- Maksimal koblingsstrøm
- 13 A
- Maksimal styrestrøm
- 35 mA
- Voltmeter (AC)
- 110–240 V
- Nøjagtighed for spændingsmåling
- ±10 %
- Amperemeter (AC)
- 50 mA–16 A
- Nøjagtighed for strømmåling
- ±10 %
- Lagring af målte data
- Nej
- Intern temperatursensor
- Ja
- Wi‑Fi-protokol
- 802.11 b/g/n/ax
- Wi‑Fi RF-bånd
- 2401–2483 MHz
- Wi‑Fi maks. sendeeffekt
- < 20 dBm
- Wi‑Fi rækkevidde
- Op til 30 m indendørs og op til 50 m udendørs (afhængigt af forhold)
- Bluetooth-protokol
- 5.0
- Bluetooth RF-bånd
- 2402–2480 MHz
- Bluetooth maks. sendeeffekt
- < 4 dBm
- Bluetooth rækkevidde
- Op til 10 m indendørs og op til 30 m udendørs (afhængigt af forhold)
- Zigbee-protokol
- 802.15.4
- Zigbee repeater-funktion
- Ja
- Zigbee RF-bånd
- 2405–2480 MHz
- Zigbee maks. sendeeffekt
- < 20 dBm
- Zigbee rækkevidde
- Op til 100 m indendørs og op til 300 m udendørs (afhængigt af forhold)
- Processor (CPU)
- ESP32-C6
- Clockfrekvens
- 80 MHz
- Flash-hukommelse
- 8 MB
- Tidsplaner
- 20
- Webhooks (URL-handlinger)
- 20 (op til 5 URL-adresser pr. webhook)
- Understøttelse af scripts
- Ja
- MQTT
- Ja
- Avancerede tidsplaner
- Ja
- KVS (key-value store)
- Ja
