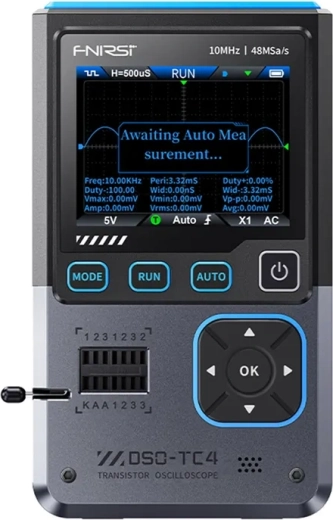

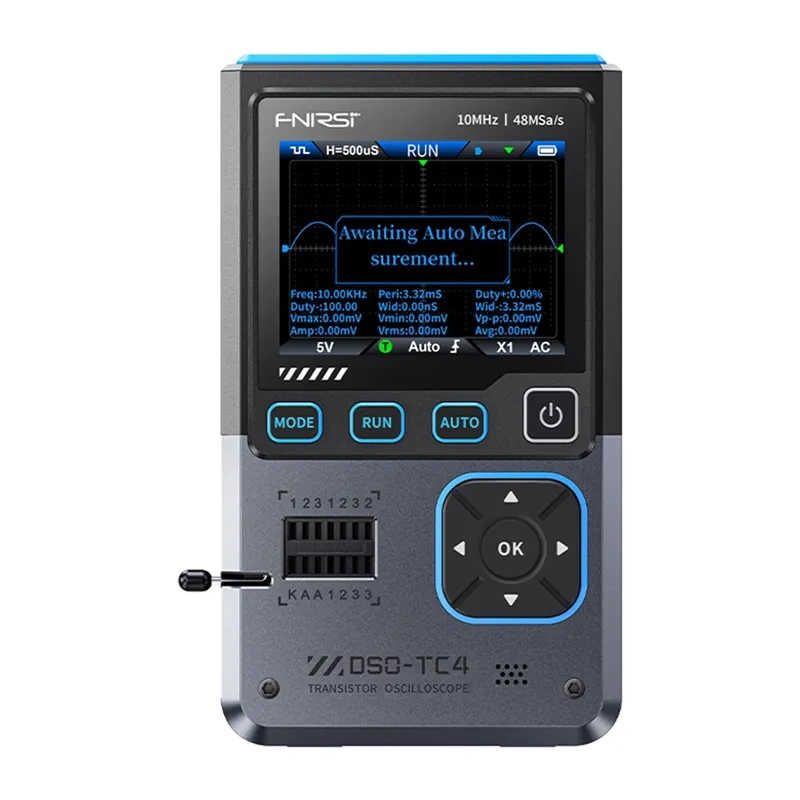

Det bærbare mini-oscilloskop FNIRSI DSO-TC4 tilbyder praktiske funktioner til måling, kontrol og grundlæggende analyse af elektroniske kredsløb. Oscilloskopet med en analog båndbredde på 10 MHz, en samplingsfrekvens på 48 MSa/s og valgfri AC/DC-kobling gør det muligt at overvåge spændingsforløb i realtid. Funktionen til automatisk måling viser vigtige værdier, herunder maksimum, minimum, gennemsnit, RMS, Vpp, frekvens, periode og duty cycle.
Den integrerede tester genkender automatisk en række komponenter, f.eks. dioder, zenerdioder, modstande, kondensatorer, induktorer og transistorer, herunder MOSFET, JFET og IGBT. Signalgeneratoren tilbyder 13 typer bølgeformer med en frekvens på 0 til 50 kHz, justerbar amplitude på 0,1 til 3,0 V og duty cycle på 0 til 100 %. Funktionen Anti-Burn hjælper med at beskytte indgangskredsløbet ved forkert tilslutning af måleprober.
På den farvede 2,8″ TFT-skærm kan du nemt se de målte data og bølgeformerne. Strømforsyningen leveres af et integreret lithium-ion-batteri med en kapacitet på 1.500 mAh; USB-C-porten bruges til opladning og dataoverførsel til en computer. Pakken indeholder:
