Kompakt oscilloskop og signalgenerator i ét til service, udvikling og undervisning. Tilbyder 100 MHz båndbredde, 1 GSa/s sampling, 2 kanaler med 1 MΩ, 7" TFT-skærm 800 × 480 og indbygget DDS-generator med 14 bølgeformer. Gem op til 1000 forløb og 1000 skærmbilleder i intern hukommelse på 1 GB og eksportér nemt via USB. Inkluderer FFT-analyse, X‑Y-tilstand, automatiske målinger og overspændingsbeskyttelse op til 400 V (x10).

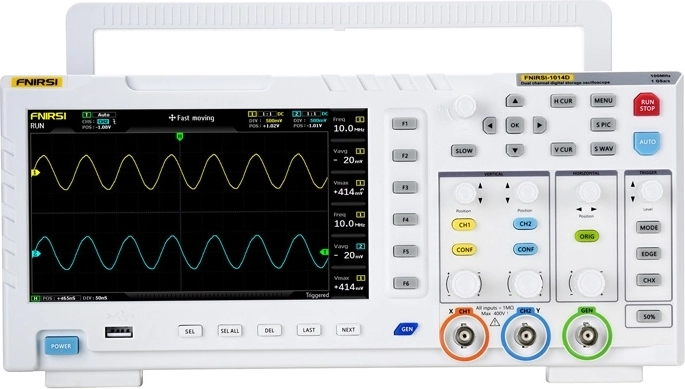

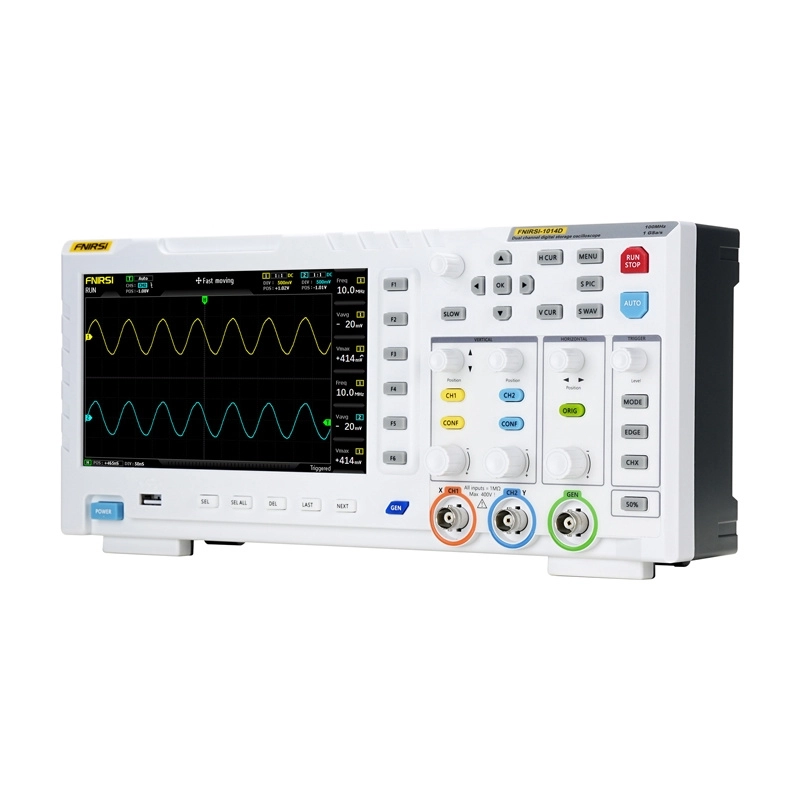

FNIRSI 1014D kombinerer præcis måling og signalgenerering i ét instrument, hvilket accelererer fejlfinding af kredsløb, prototypeafprøvning og undervisning. Med 100 MHz båndbredde, 1 GSa/s og en overskuelig 7" skærm får du stabile og letlæselige bølgeformer på ingen tid. Den integrerede DDS-generator med 14 standardbølgeformer og fin 1 Hz trinopløsning gør simulering og indstilling nemmere.
Enheden understøtter automatisk analyse, FFT, X‑Y-tilstand og præcise cursormålinger. Funktionen til bølgeformoptagelse gør det muligt at gemme den aktuelle bølgeform fra oscilloskopet som generatorens udgang, hvilket væsentligt udvider testmulighederne. Den interne 1 GB hukommelse rummer op til 1000 skærmbilleder og 1000 forløb, som kan vises, sorteres og eksporteres via USB.
Vigtigste fordele:
- 100 MHz / 1 GSa/s til detaljeret analyse af hurtige signaler.
- Indbygget DDS-generator med 14 bølgeformer, frekvenstrin 1 Hz, sinus op til 10 MHz.
- Optagelse af udgang – gem og regenerér målte bølgeformer.
- FFT, X‑Y, cursors til dybere diagnostik og præcis aflæsning.
- Overspændingsbeskyttelse op til 400 V (x10) for mere sikker måling.
- 7" TFT 800 × 480 med intuitiv grænseflade og automatisk tilstand.
Specifikationer
- Producent
- FNIRSI
- Model
- 1014D
- Kanaler
- 2
- Skærmstørrelse
- 7 tommer
- Skærmopløsning
- 800 × 480
- Displayteknologi
- LCD (TFT)
- Båndbredde
- 100 MHz
- Samplehastighed
- 1 GSa/s
- Maks. testspænding
- 1×: 40 V, 10×: 400 V
- Cursormålinger
- XY-position, Y-trigger
- Rulletilstand (roll)
- Understøttet
- Automatisk kalibrering
- Understøttet
- Bølgeformoptagelse
- 1000 skærmbilleder + 1000 forløb (intern hukommelse 1 GB)
- Forløbshåndtering
- Understøttet (preview, zoom, sletning, eksport)
- Spændingsnøjagtighed
- ±5 %
- Stigetid
- < 3 ns
- Hukommelsesdybde
- 240 Kbit
- Indgangsimpedans
- 1 MΩ
- Følsomhed
- 50 mV ~ 500 V
- Tidsbase
- 50 s ~ 10 ns
- Trigger-tilstande
- Single / Normal / Auto
- Triggerflanke
- Stigende / Faldende
- Kobling (AC/DC)
- AC / DC
- Frekvensnøjagtighed (generator)
- ±0,01 %
- Antal målte parametre
- 12 typer
- Generatorens bølgeformtyper
- 14 typer (sinus, firkant, savtak, trekant m.fl.)
- Optagelse af udgang
- Understøttet (lagring af egne signaler)
- Udvidelse / dataoverførsel
- Eksport via USB
- Strømforsyning
- 5 V 2 A / 3 A / 4 A
- Dimensioner
- 310 × 145 × 70 mm
- Pakkens indhold
- 2‑i‑1 oscilloskop FNIRSI 1014D, 100 MHz prober ×2, USB-oplader, brugervejledning
- Maks. udgangsfrekvens for generator
- Sinus op til 10 MHz
